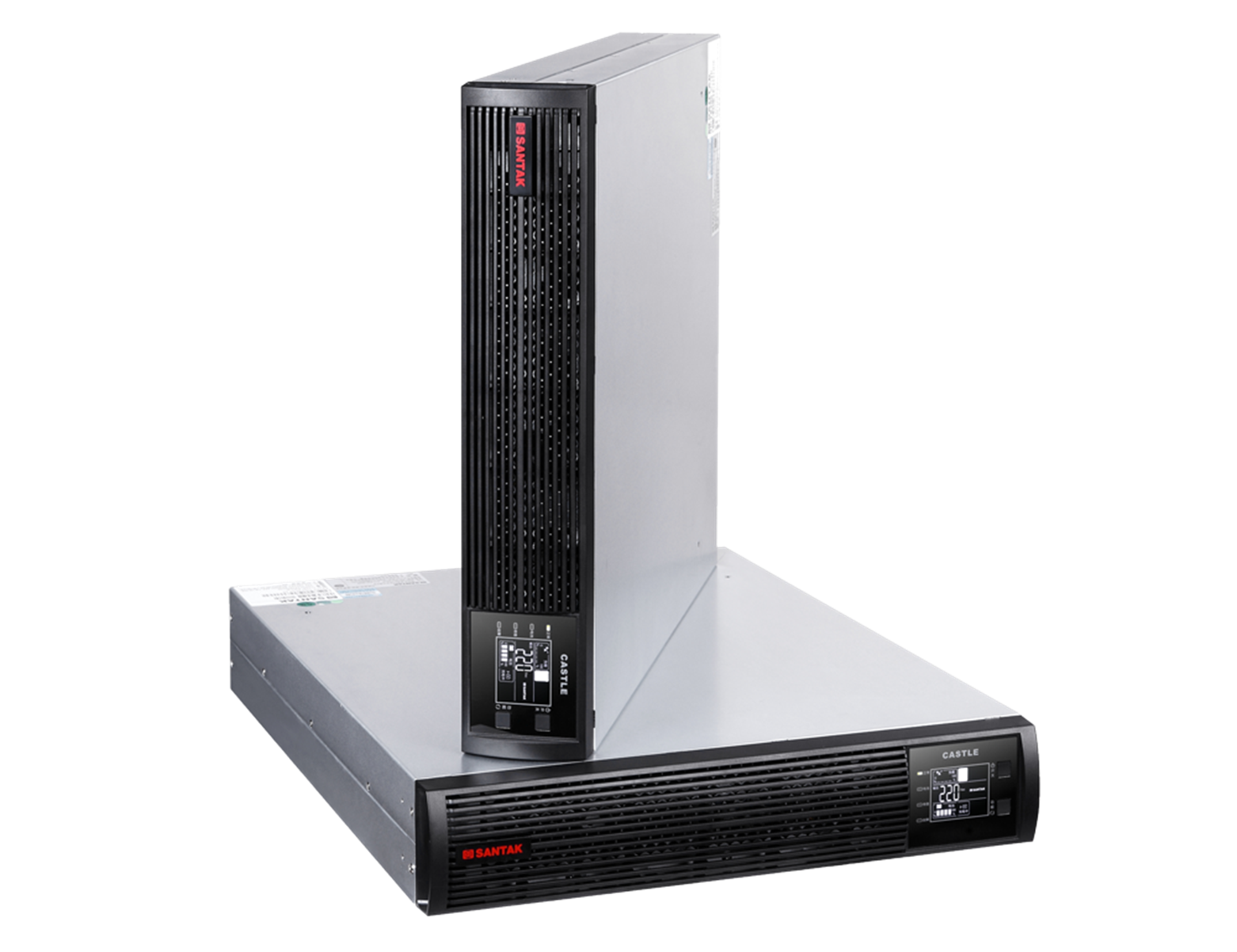

山特城堡系列机架式 C1-10kVA Rack
具体介绍
应用场景
- 中小型企业、大型企业分支机构、银行网点等小型化数据中心
- 存储器、网络设备、VoIP、通讯设备、自动化设备、Office 办公终端
- ATM 柜员机、广告机等设备
- 输出功率因数0.9，完全匹配主流负载设备
- 双转换效率95%，为用户节省大量能源开支
- CE标志，符合IEEE 标准，符合欧盟环保标准
- 结构紧凑，10kVA只需2U高度，节省宝贵的机柜空间
- 配置电池数量可调整，可根据用户电池数量设置匹配参数
- 高温环境验证，可适应50摄氏度环境温度运行
- 超强充电能力，满足长时间后备电池配置及快速充电需求
- 低噪音模式设计，舒适的使用体验
- 支持并机扩展，提升系统容量及系统冗余度
- 丰富的选配件，可满足用户的差异化需求，包含：网络监控卡、Modbus/CMC卡、可编程干节点卡、并机组件、维修旁路、主机导轨、电池模块导轨
| 型号 | C1KR（2021） | C1KRS（2021） | C2KR（2021） | C2KRS（2021） | C3KR（2021） | C3KRS（2021） | |
| 额定容量 | 1kVA | 2kVA | 3kVA | ||||
| 输入 | 电压 | (110-300)VAC | |||||
| 频率 | 40-70Hz | ||||||
| 输入功因 | ≥0.98 | ||||||
| 电池 | 外接电池标称电压 | - | 36V | - | 72V | - | 96V |
| 电池形式 | 阀控式铅酸蓄电池 | ||||||
| 电池数量 | 2PCS | - | 4PCS | - | 6PCS | - | |
| 输出 | 电压 | 220*(1±2%)VAC | |||||
| 频率 | 与输入同步(市电模式) | ||||||
| 50±0.05Hz (电池模式) | |||||||
| 输出功因 | 40°C环境温度下0.8，30°C环境温度下0.9 | ||||||
| 过载能力 | 105%-150%，47s-25s；150%-200%，25s-300ms；200%以上200ms(输出功因0.8) | ||||||
| 插座形式*数量 | 国标插座*2 | ||||||
| 转换时间 | 停电/复电 | 0ms | |||||
| 后备时间 (80%载，0.8功因) | >4.5 min | - | >4.5 min | - | >4.5 min | - | |
| 指示灯 | LED+LCD | LCD电压、频率等信息显示、UPS运行状况指示灯等 | |||||
| 警报声音 | 电池放电 | 当输入电压断电时每四秒一叫，当电池将用尽时每一秒一叫 | |||||
| UPS异常 | 长鸣 | ||||||
| 自动重启 | 电池耗尽shutdown后，市电恢复正常时，可以自动重启 | ||||||
| 通讯界面 | USB | 监控功能 | |||||
| 选购件 | Webpower卡，AS400卡（注：选购智能卡时需要同时购买智能卡插槽） | ||||||
| 环境 | 温度 | 0°C-40°C | |||||
| 湿度 | <95% | ||||||
| 重量(净重)Kg | 主机 | 11 | 7.2 | 17.5 | 8.9 | 21.6 | 9.0 |
| 电池模块 | - | 20.0 | - | 20.0 | - | 24.8 | |
| 外观尺寸 W*D*H(mm) | 主机 | 438*420*87 | 438*420*87 | 438*570*87 | 438*420*87 | 438*570*87 | 438*420*87 |
| 电池模块 | - | 438*420*87 | - | 438*420*87 | - | 438*420*87 | |
Rack 6-10kVA 技术参数
| 产品型号 | C6K Rack | C6KS Rack | C10K Rack | C10KS Rack |
| 额定输出容量 | 6000VA/5400W | 6000VA/5400W | 10000VA/9000W | 10000VA/9000W |
| 输出特性 | (110-300)VAC | |||
| 输出波形 | 正弦波 | |||
| 额定电压 | 208/220/230/240VAC | |||
| 输出电压精度 | ±1% | |||
| 输出电压失真度 | 线性负载< 1%，非线性负载 < 4% | |||
| 输出频率（电池模式） | (50/60±0.1 )Hz | |||
| 运行效率 | 95%；ECO 模式98% | |||
| 过载能力 | 125%10 分钟；150% 1分钟 | |||
| 输入特性 | ||||
| 输入电压范围 | 110VAC-276VAC | |||
| 输入频率范围 | 40~70HZ | |||
| 输入连接 | 单相三线（火线/ 零线/ 地线） | |||
| 输入谐波电流 | < 3% | |||
| 输入功率因数 | ≥ 0.99 | |||
| 电池配置与管理 | ||||
| 可配置12V电池数量 | 默认16节，长机16-20节可设定 | |||
| 电池后备时间（75%负载率） | 6.5分钟 | - | 5分钟 | - |
| 充电能力 | 3小时回充90% | 默认4A，0-12A可设定 | 3小时回充90% | 默认4A，0-12A可设定 |
| 接口和通讯管理 | ||||
| 操作及显示面板 | LCD+LED | |||
| 标配通讯接口 | RS232/USB | |||
| 通讯插槽 | 1 个，标配 | |||
| 可扩展通讯卡 | NMC/CMC/AS400 | |||
| 紧急关机（EPO）接口 | 标配 | |||
| 可编程干节点接口 | 1 个输入+1 个输出，标配 | |||
| 通讯软件 | Winpower | |||
| 物理参数 | ||||
| 主机尺寸（mm） | 438x 86.3x 571 | |||
| 主机安装高度 | 2U | |||
| 主机重量 | 13.3Kg | 13.6Kg | 15.2Kg | 15.5Kg |
| 电池模块尺寸（mm） | 438×130× 594 | |||
| 电池模块安装高度 | 3U | - | 3U | - |
| 电池模块重量 | 46Kg | - | 52Kg | - |
| 主机运输尺寸（mm） | 586 x 238 x 766 | |||
| 主机运输重量 | 16.3Kg | 18g | 16.4Kg | 18.3Kg |
| 电池模块运输尺寸（mm） | 578 x 353 x 796 | |||
| 电池模块运输重量 | 52Kg | - | 58Kg | - |
| 环境参数 | ||||
| 运行环境温度 | 0°C ~ 50 °C | |||
| 运行环境湿度 | 0 ~ 95% （无冷凝） | |||
| 储存温度 | -25℃ ~ 55℃ | |||
| 运行噪音（典型负载，1 米处） | ≤ 45dB | ≤ 45dB | ≤ 50dB | ≤ 50dB |
| 防护等级 | IP20 | |||
| 标准和认证 | ||||
| 产品标准 | IEC61000/IEC62040/GB4943/GB7260 | |||
| 产品认证 | TLC/ 节能认证/CE | |||
